（二）圓圖　圓圖用扇形的面積，也就是圓心角的度數來表示數量。它用來表示組數不多的品質資料或間斷性數量資料的內部構成，各部份百分比之各和必須是100%。如圖2.4表示某醫院用10%明礬液治療面部深層海綿狀血管瘤的療效構成，其資料見表2.9。

　　圓心角（度）的計算方法是將百分數乘以3600，如表2.9中的特效百分比所占的圓心角度數為69.5%×3600=250.20,余類推，見表2.9最后一欄。

　　繪制圓圖時應注意：各扇形應按大小或自然順序自時鐘9時或12時處開始，順時針方向排列；各扇形內要注明簡要的文字和百分比。

表2.9　10%明礬液治療面部深層海棉狀血管瘤療效

圖2-4　10%明礬治療面部深層海綿狀血管瘤療效

　　（三）百分條圖　凡能畫圓圖的資料，也可用百分條圖表示，繪制方便。尤其在比較幾個組的內部構成時，可繪制長寬相同的幾個直徑，各直條內相應構成部分的排列順序、花紋或圖案應一致，并附一百分尺度。如圖2-5，資料來源見表2-10。

表2-10　某醫院用脊電針治療慢性支氣管炎的結果19××年

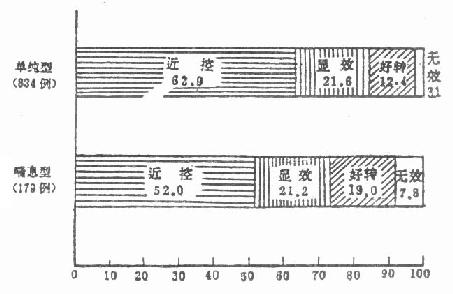

圖2-5　某醫院用脊電針治療慢性支氣管炎的結果

　　（四）線圖　線圖適用于連續性數量資料，常用以表示事物或現象在時間上的發展變化，如圖2-6。從圖中可看出7～10月份為菌痢發病的高峰期。資料見表2-11。

　　繪制線圖時，通常以橫軸表示時間或變量，縱軸表示指標，兩軸的尺度均可不從“0”點開始。圖內線條一般不超過四、五條，可分別以不同的線段或顏色表示，并附圖例說明。

表2-11　某部隊1970年逐月菌痢發病人數

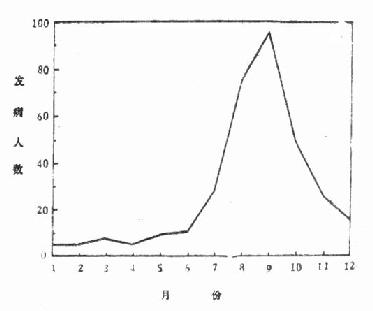

圖2-6　某部隊1970年逐月菌痢發病人數

　　半對數線圖　用于比較兩種或兩種以上率的變化速度。它是將線圖繪在半對數坐標紙（縱軸為對數尺度，橫軸為算術尺度）上。如果將表2-12中的三組數據時間從A到B分別繪在算術格紙（圖2-7）與半對數格紙（圖2-8）上，將呈現兩種不同的結果。

表2-12　絕對差與相對差比較

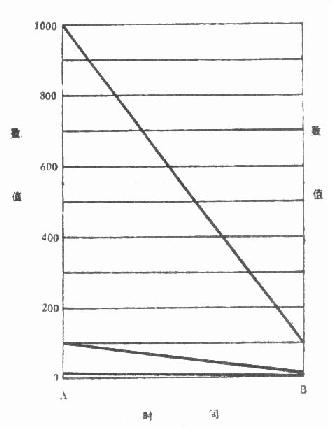

圖2-7　三組數據繪在算術格紙上

圖2-8　三組數據繪在半對數格紙上
