統計表的資料用幾何圖形或圖案等形式表示即成為統計圖。

　　一、統計圖的種類與構造

　　統計圖種類很多，常用的有：條圖、圓圖、百分條圖、線圖（包括半對數線圖）、直方圖和統計地圖等。

　　統計圖由以下各部份構成：

　�。ㄒ唬�標題　每個圖都應有標題。標題要簡明確切，通常包括內容、時間和地點。其位置在圖域之外，一般放在圖域的下面。

　�。ǘ�）圖域　圖域的長寬之比一般 7：5為美觀，圓圖除外。

　　（三）標目　縱橫兩軸應有標目，即縱標目和橫標目，并注明度量衡單位。

　　（四）尺度　縱橫兩軸都有尺度，橫軸尺度自左至右，縱軸尺度自下而上，數值一律由小而大。尺度間隔要寬松。用算術尺度時，等長的距離應代表相等的數量。

　　（五）圖例　用不同線條或顏色代表不同事物時，需用圖例說明。

　　二、資料性質與圖形選擇

　　統計資料的性質決定于統計表的主辭。主辭可分為品質的和數量的兩類。主辭是品質的，如單位名稱、性別、病型等為品質資料；主辭為數量的，如年齡、時間、脈搏等稱為數量資料。數量資料又可分為連續性資料和間斷性資料。連續性資料是指任何兩個小的數值之間可以有無限個數值存在，如時間可依次分為年、月、日、時、分、秒、十分之一秒……等，所以時間是連續性資料。至于家庭人口數，在原始記錄上不可能找到有4.3或5.8人口的家庭，所以人口數是間斷性資料。

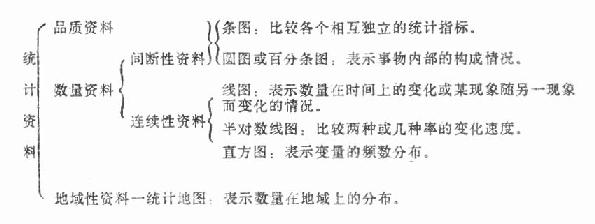

　　各類資料宜用何種圖形表達示意如下：

　　三、常用統計圖的繪制方法及注意事項

　�。ㄒ唬�條圖　又名長條圖 ，以條的長度表示事物的數量�？捎靡员硎窘^對數、也可用以表示相對數或平均數，常用的有單式條圖、復式條圖和分段條圖。

　　1．單式條圖：如圖2.1，為某醫院十年來六種疾病住院患者死亡人數。其資料見表2.6。

　　2．復式條圖：用以比較兩種或兩種以上有關事物的數量。如圖2.2表示某師各團菌痢和腸炎的發病人數，其資料見表2.7。

　　3．分段條圖：用以比較事物的全部與其中一部分的數量。如圖2.3表示某師各團傳染病總?cè)藬?shù)及菌痢人數，其資料見表2.8。

　　繪制條圖時應注意以下各點：

　　（1）圖中各條要有同一基線，其尺度必須從“0”開始，否則會改變條間的比例關系。

　�。�2）條的排列順序由高到低，如事物有自然順序者，也可按自然順序排列。

　�。�3）各條的寬度要一致，條間的空隙要相等，條間空隙一般不要大于條寬。　

　　（4）盡量避免用折斷或回轉的條。

表2.6　某醫院十年來六種疾病住院患者死亡人數

圖2.1　某醫院十年來六種疾病住院患者死亡人數

表2.7　某師各團菌痢、腸炎發病人數 19××年

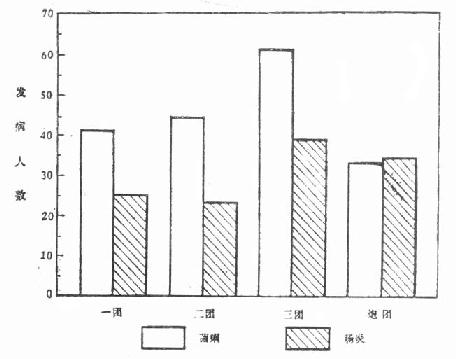

圖2.2　某師各團菌痢、腸炎發病人數（19××年）

表2.8　某師各團傳染病部人數及菌痢發病人數19××年

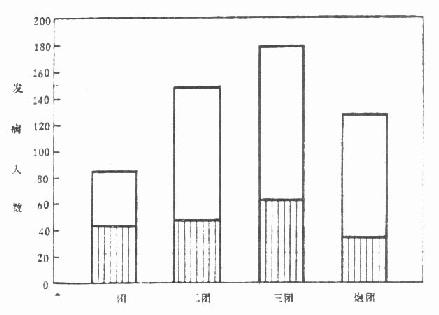

圖2.3　某師各團傳染病總?cè)藬?shù)及菌痢發病人數（長條全段表示傳染病發病人數，下段表示菌痢發病人數）
